二级浪涌保护器
适用于(TT/TN/IT)供电系统
Uc 385V
In 40kA
Imax 80kA
Up 2.0kV
压敏型高能电涌保护器,内置多级热脱扣装置
带有故障自动显示窗口,方便提示维护人员维修更换
如选装附加遥信报警端子即可实现智能远程故障监控功能
安装简便,体积小巧,各类供电系统均可适用

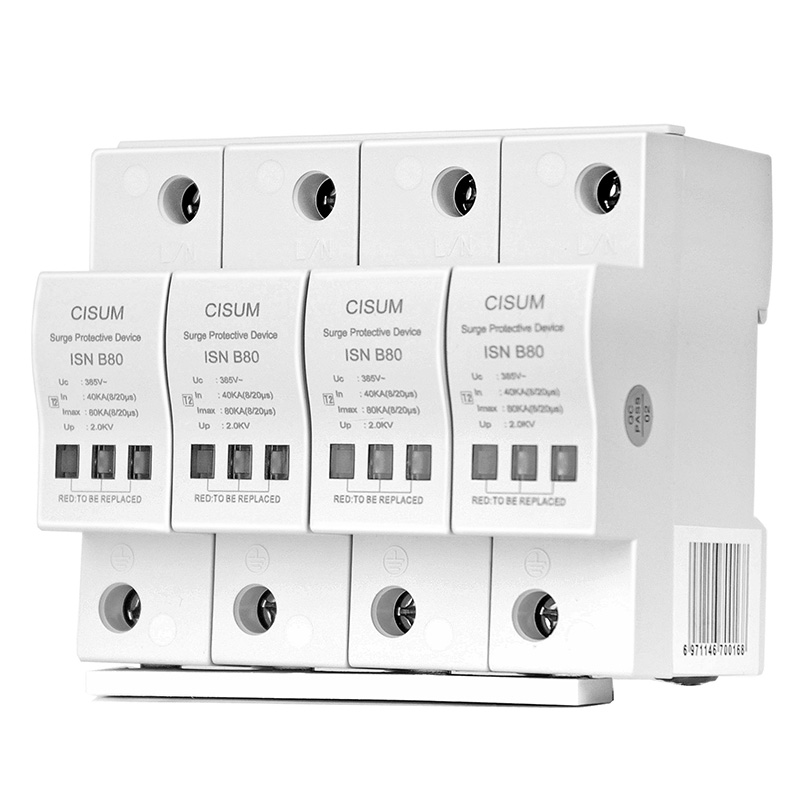

ISN B80系列低压配电系统电涌保护器具备强大电涌泄放能力,最大放电电流80kA(8/20μs),专为保护低压电气装置免遭由开关动作、雷击及电磁脉冲所产生的电涌危害而设计,产品模块化,标准35mm导轨安装,方便安装与维护。采用高能压敏元件和先进防雷技术精心制作,具有电涌泄放能力大、电压保护水平低、响应速度快、无续流等特点。
广泛适用于低压配电系统的二级保护,依据不同的配电系统(TT/TN/IT)可选择多种组合方式提供雷击或电涌过电压保护。可选择附加远程遥信模块实现声光报警、雷击计数器等报警功能。若浪涌保护器出现故障,故障指示窗口采用红色警示提示用户需立即更换。
ISN B80系列模块化电源电涌保护器设计符合GB18802.1-2011和IEC标准。
参数 | ISN B80/4P | ISN B80/2P | |
额定电压 | Un | 380V | 220V |
最大工作电压 | Uc | 385V | |
标称放电电流(8/20μs) | In | 40kA | |
最大放电电流(8/20μs) | Imax | 80kA | |
电压保护水平 | Up | 2.0kV | |
响应时间 | Ta | ≤25ns | |
保护等级 | IP20 | ||
安装方式 | 卡接在 35mm DIN-rail 导轨上 |
产品包含
ISN B80 模块式电源电涌保护器1台,产品说明书1份,出厂检验合格证1张
